ویژگی های محصول:
  • تعداد اسلات حافظه: چهار عدد
  • اسلات PCI Express x16: دو عدد
  • نوع سوکت پردازنده: Intel LGA 1151
  • فرم فاکتور: ATX
  • چیپ ست: Intel H170
  • بایوس دوگانه: ندارد
  • پنل اورکلاک: ندارد

نقد و بررسی مادربرد ایسوس مدل H170-PLUS D3ASUS H170-PLUS D3 Motherboard

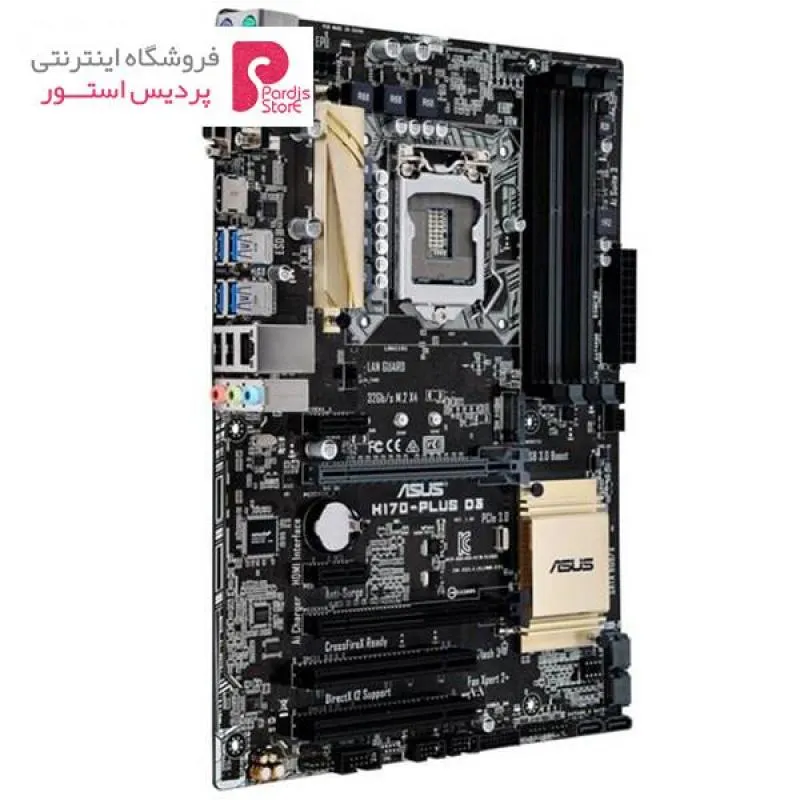

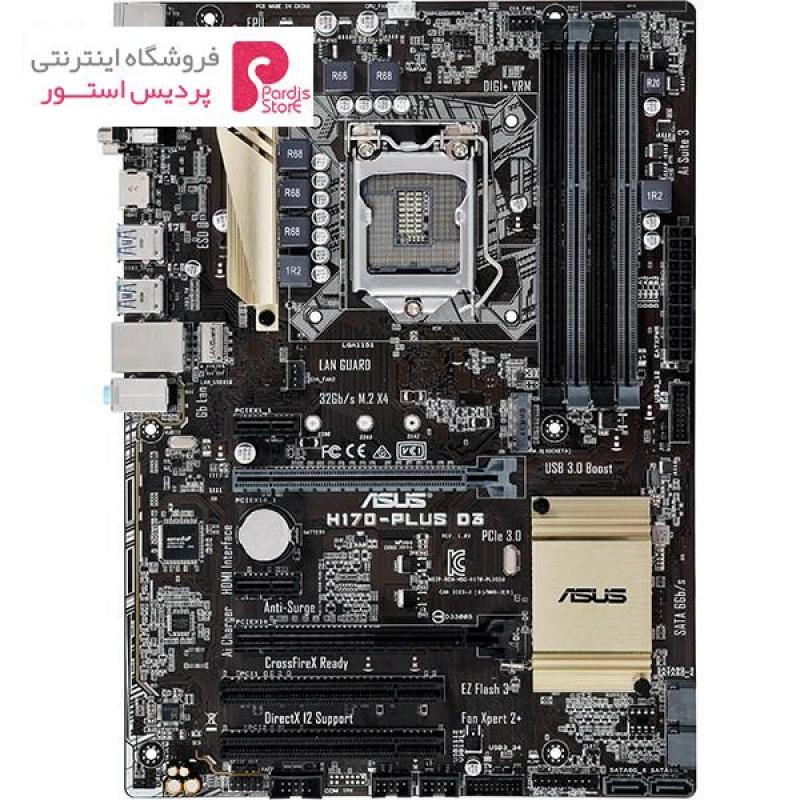

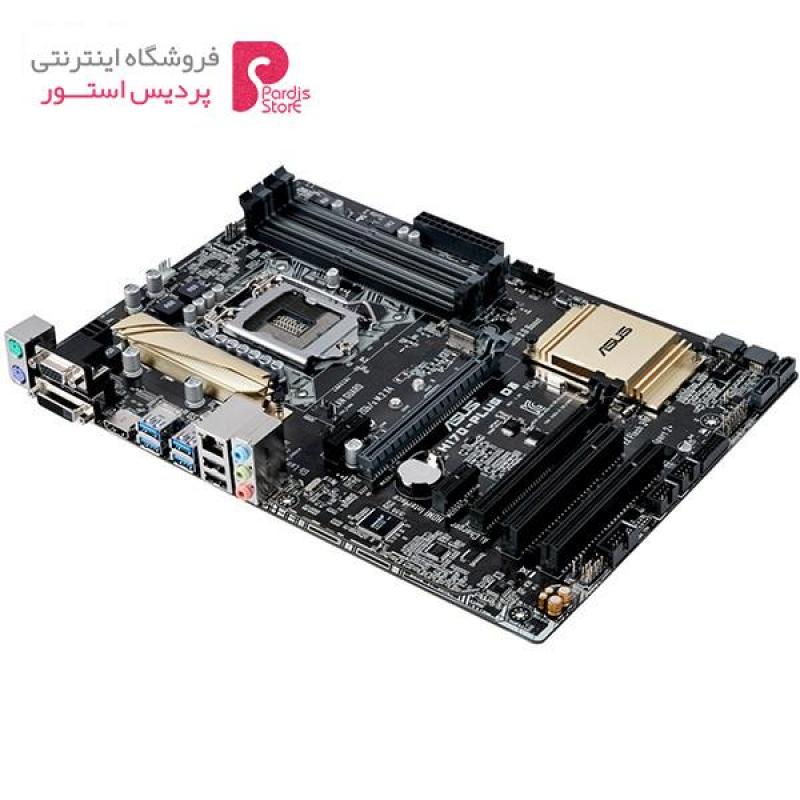

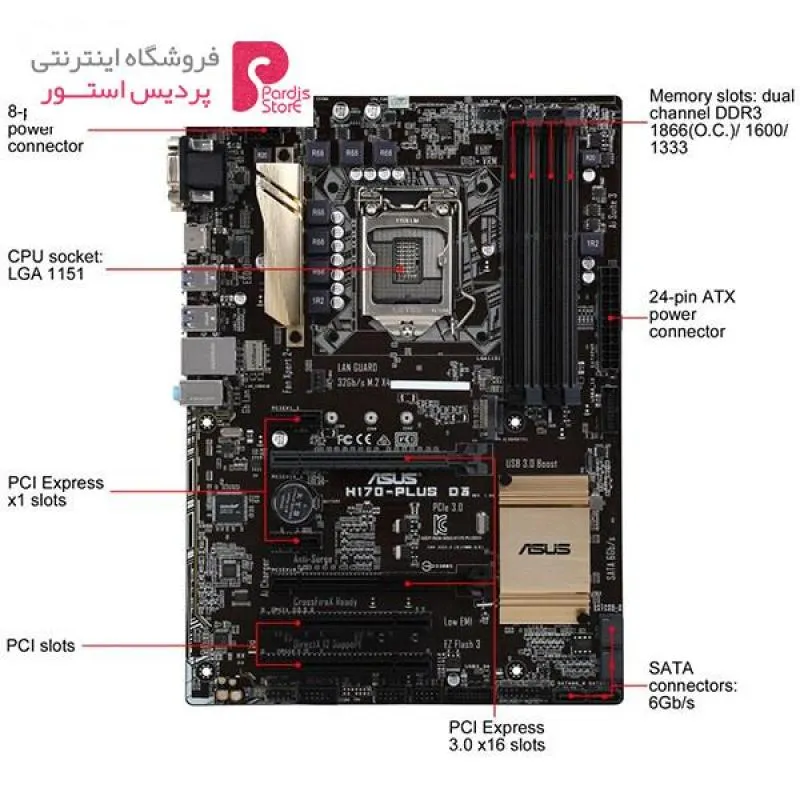

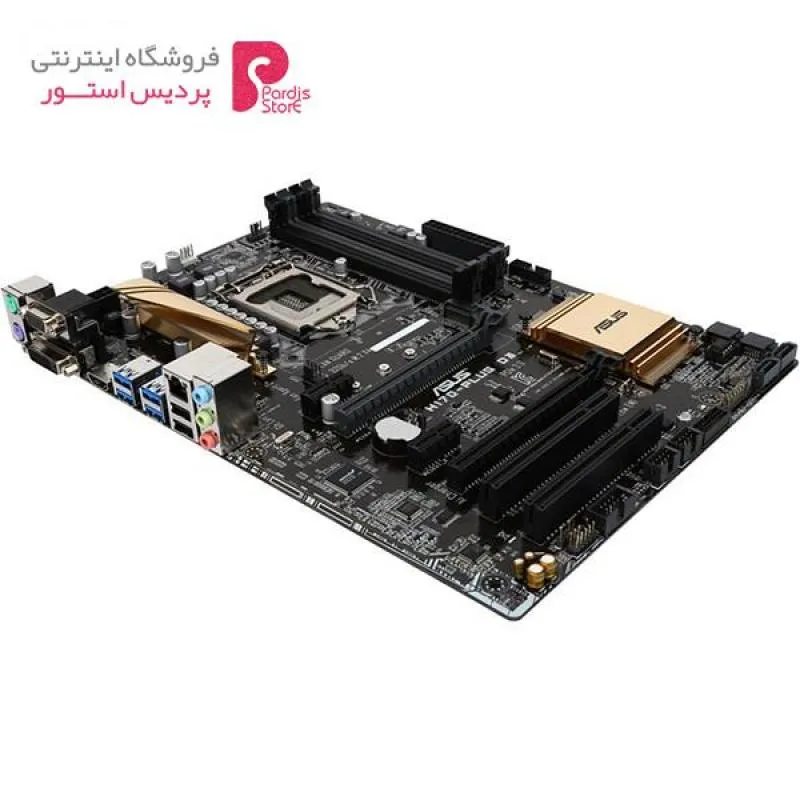

مادربرد ایسوس مدل H170-PLUS D3

مادربرد (Motherboard که مادربورد نیز تلفظ می‌شود)، بورد اصلی یا مین بورد (Mainboard) و همه اینگونه اصطلاحات به یک قطعه الکترونیکی اشاره دارند که در داخل کیس، لپتاپ‌ها، گوشی‌های موبایل، ساعت‌های هوشمند و همه این گونه گجت‌های دیجیتالی وجود دارد.

اگر محفظه کیس کامپیوترتان را باز کنید، بزرگترین قطعه داخل کیس را مشاهده خواهید کرد که قطعات کامپیوتری از جمله پردازنده (CPU)، حافظه موقتی (RAM)، هارد دیسک‌ها (HDD)، کارت گرافیک (GPU) و سایر کامپوننت‌ها را به یکدیگر وصل کرده و انرژی الکتریکی و برق مورد نیاز این قطعات را از طریق منبع تغذیه (PSU) فراهم می‌کند. این قطعه مادربرد نام دارد.

برای درک بهتر مادربرد، یک شهر بزرگ را در نظر بگیرید. خیابان‌ها، آزاد راه‌ها و همه مسیر‌ها ارتباطی موجود در شهر (به علاوه چند ساختمان کنترلی که این مسیرها را کنترل می‌کنند) همگی عواملی هستند که که سایر ساختمان‌های مهم مثل ساختمان شهر داری، ترمینال‌ها و … را به یکدیگر وصل می‌کند.

مادربرد ایسوس مدل H170-PLUS D3

کار مادربرد نیز دقیقاً به این صورت است. روی مادربرد یا برد اصلی همه قطعات سخت افزاری اصلی نصب می‌شوند (مثل ساختمان‌های مهم در مثال بالا) و همه این قطعات با استفاده از مسیرهای الکترونیکی ریز به یکدیگر وصل می‌شوند (مثل راه‌های یک شهر).

کاربران عزیز در گروه مادربورد ها  ، قیمت انواع مادربرد را می توان مشاهده کرد  و بر اساس برند ( مادر برد ASUS ، مادر برد MSI ،  مادر برد GIGABYTE ، مادر برد ASROCK  ) و بر اساس کاربرد مادربورد ، بر اساس قالب ساخت مادربرد انتخاب کنیم . در صورت تمایل برای دیدن یک لیست کاملی از مادربورد های فروشگاه پردیس استور می توانیم به صفحه لیست قیمت مادربرد مراجعه کنید .

مشخصات فنی مادربرد ایسوس مدل H170-PLUS D3ASUS H170-PLUS D3 Motherboard

مشخصات فیزیکی

header

ابعاد

218 × 305 میلی‌متر

فرم فاکتور

ATX

پردازنده و چیپ ست

header

تعداد سوکت پردازنده

یک عدد

نوع سوکت پردازنده

Intel LGA 1151

چیپ ست

Intel H170

برد تغذیه

8 فاز

پردازنده های پشتیبانی شده

Intel 6th Gen Core i7 / Core i5 / Core i3 / Pentium / Celeron

پشتیبانی از RAID

RAID 0 , RAID 1 , RAID 10 , RAID 5

حافظه رم

header

تعداد اسلات حافظه

چهار عدد

نوع حافظه پشتیبانی شده

DDR3

پیکربندی حافظه

دو کاناله

حداکثر حافظه پشتیبانی شده

64 گیگابایت

استانداردهای حافظه

1866 / 1600 / 1333 مگاهرتز

پروفایل حافظه XMP

دارد

پروفایل حافظه AMP

ندارد

کارت گرافیک

header

اسلات PCI Express x16

دو عدد

تعداد مسیرهای PCI Express

20 مسیر

پشتیبانی از SLI

ندارد

پشتیبانی از Crossfire

دو مسیره

نوع تخصیص مسیر

1 عدد اسلات PCIe 3.0/2.0 x16 فعال در حالت x16, 1 عدد اسلات PCIe 3.0/2.0 x16 فعال در حالت x4

اتصالات داخلی

header

اسلات PCI Express x1

دو عدد

اسلات PCI Express x4

ندارد

اسلات PCI

دو عدد

کانکتور Mini PCI Express

ندارد

کانکتور SATA 3.0

چهار عدد

کانکتور SATA 2.0

ندارد

کانکتور eSATA

ندارد

کانکتور mSATA

ندارد

کانکتور SATA Express

ندارد

کانکتور M.2

یک عدد

نوع اسلات M.2

PCI-E 2.0 x2

کانکتور Thunderbolt

ندارد

هدر USB 3.1

ندارد

هدر USB 3.0

چهار عدد

هدر USB 2.0

چهار عدد

کانکتور 4 پین فن

5 عدد

کانکتورهای برق

کانکتور برق اصلی 24 پبن ATX , کانکتور برق 8 پین ATX , هدر برق فن پردازنده

دکمه‌ها، سوییچ‌ها و جامپرها

ندارد

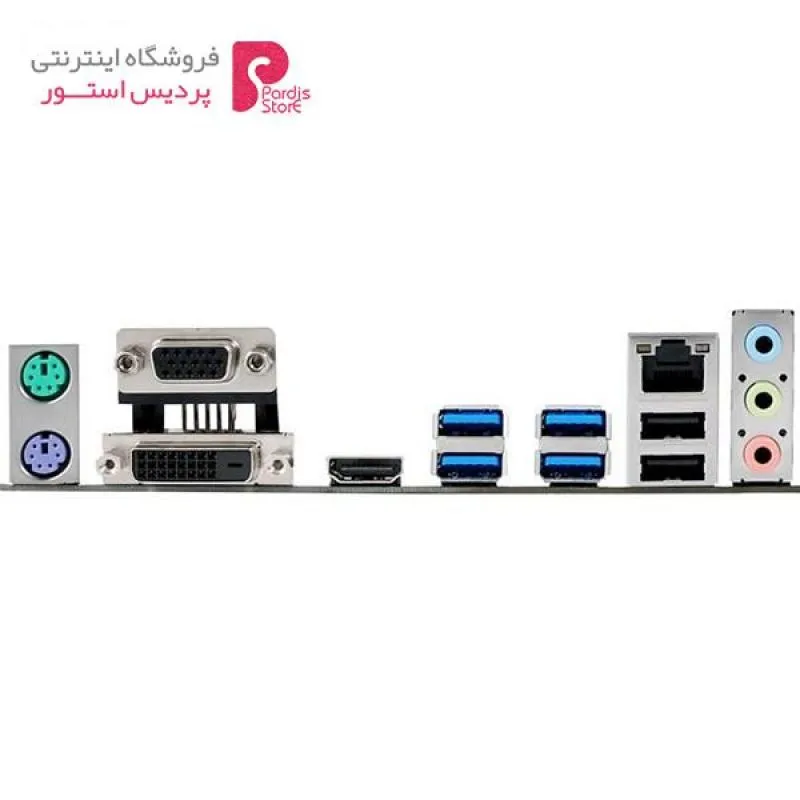

پنل پشتی

header

پورت PS/2

یک عدد برای کیبورد , یک عدد برای ماوس

پورت USB 3.1

ندارد

پورت USB 3.0

چهار عدد

پورت USB 2.0

دو عدد

پورت USB Type-C

ندارد

پورت VGA

دارد

پورت DVI

دارد

پورت HDMI

دارد

پورت DisplayPort

ندارد

پورت LAN

یک عدد

کارت شبکه LAN

Realtek RTL8111H

کارت شبکه WLAN

ندارد

بلوتوث

ندارد

توضیحات کارت شبکه

کارت شبکه LAN از نوع 10/100/1000 مگابیت بر ثانیه

کارت صدا

Realtek ALC887

کانال‌های صوتی

8 کانال

جک 3.5 میلی‌متری

3 عدد

خروجی صدای S/PDIF

ندارد

ورودی صدای S/PDIF

ندارد

توضیحات کارت صدا

استفاده از خازن‌های باکیفیت ژاپنی در بخش صوتی, دارای هدر خروجی S/PDIF

دکمه‌ها

ندارد

سایر مشخصات

header

کلید پاور روی مادربرد

ندارد

کلید ریست روی مادربرد

ندارد

بایوس دوگانه

ندارد

پنل اورکلاک

ندارد

نقاط کنترل ولتاژ

ندارد

سون سگمنت Debugging

ندارد

ویژگی‌های خاص

فناوری 5X Protection II ایسوس, طراحی Q-Design ایسوس, دارای قابلیت Media Streamer و +Fan Xpert 2, پشتیبانی از فناوری Intel Smart Response

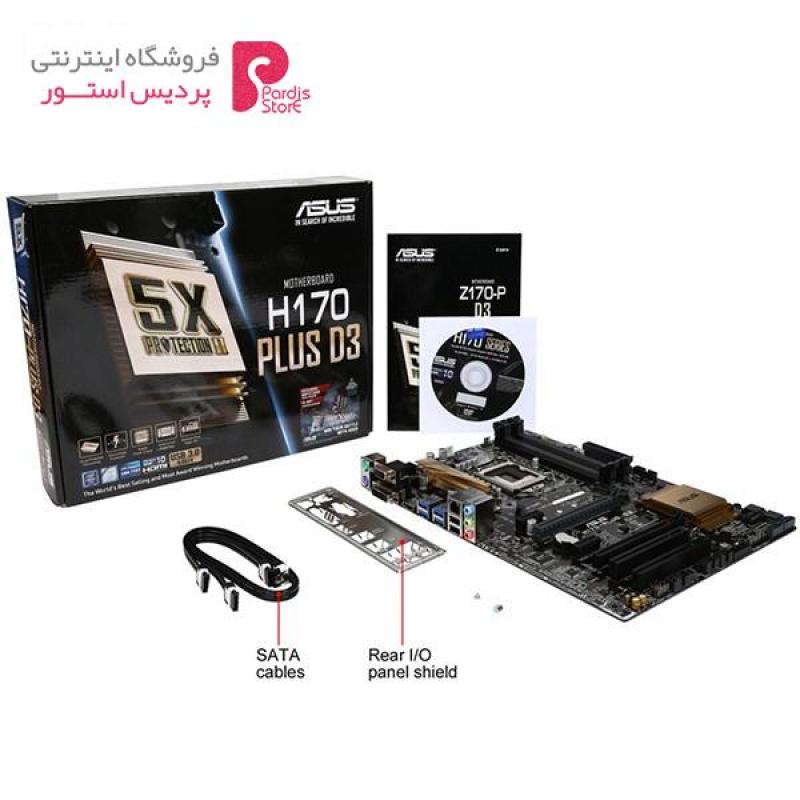

اقلام همراه

2 عدد کابل SATA, شیلد فلزی پنل پشتی, پکیج پیچ M.2, دیسک درایور مادربرد, دفترچه راهنما

مشخصات تکمیلی

دارای یک عدد اسلات M.2 با قابلیت پشتیبانی از استانداردهای سایز 2242 و 2260 و 2280, دارای هدر پورت COM, دارای پردازنده گرافیکی مجتمع اینتل با حداکثر حافظه اشتراکی 1024 مگابایت, حداکثر رزولوشن خروجی 2160 × 4096 در حالت HDMI و 1200 × 2560 در حالت DVI و VGA

بخش فیلتر ها

_

فیلتر چیپ ست

Intel H170

فیلتر نوع پردازنده

Intel LGA

فیلتر تعداد اسلات رم

چهار عدد

فیلتر PCI express X16

دو عدد

فیلتر حداکثر فرکانس رم

1866 مگاهرتز

فیلتر خروجی تصویر

پورت DVI, پورت HDMI, پورت VGA

فیلتر کانکتور M.2

_

فیلتر فرم فاکتور

ATX
